Les mesures ont été réalisées dans une chambre semi-anéchoique avec la guitare suspendue à 10 cm du sol. (Une chambre anéchoïque (ou chambre sourde), est une salle d'expérimentation dont les parois absorbent les ondes sonores ou électromagnétiques, ne provoquant donc pas d'écho pouvant perturber les mesures. NDLR)

Pour le cas des guitares avec ouverture sur le côté, de la laine de verre de 5 cm a été ajoutée sous la guitare afin de simuler la présence du joueur.

Pour chaque image, l’échelle des couleurs est ajustée pour couvrir une plage de 10 dB de la valeur maximale de l’image en dB(A). Donc, la comparaison absolue de la puissance acoustique n’est pas possible en se basant seulement sur les images.

Par contre, le spectre de puissance pour chaque type de guitare sera présenté à la page suivante pour des fins de comparaison.

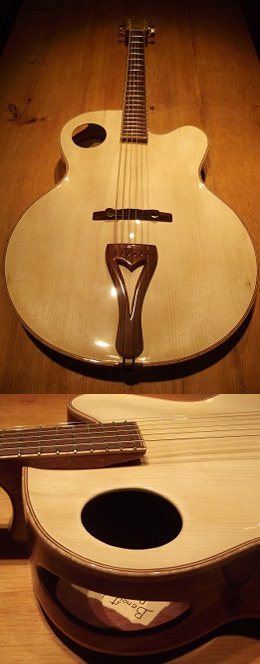

Des dernières images, on peut conclure que le son provient essentiellement des ouvertures à basses fréquences. Lorsque la fréquence augmente, le son est progressivement généré par la table d’harmonie. À hautes fréquences, les ouvertures ne contribuent plus au son émis. La transition semble survenir à plus basse fréquence sur les concepts modernes (Kasha et NFH).

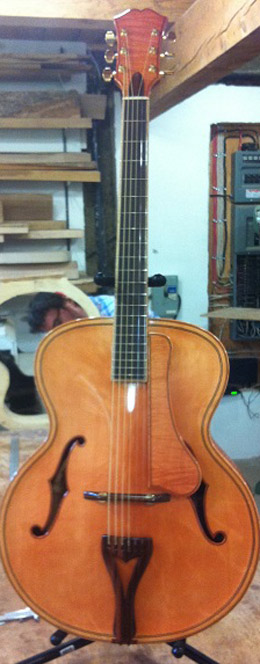

Entre 315 Hz et 500 Hz, on note que les ouvertures en F sur l’archtop traditionnelle réduisent la surface de vibration de la table d’harmonie et il y a pratiquement plus de son généré entre les ouvertures en F et les côtés.

Sur les concepts modernes, les vibrations et le son couvrent une plus grande surface de la table d’harmonie. Les spectres de puissance présentés sur la page suivante, indiquent que les deux guitares modernes ont une meilleure réponse pour les fréquences médianes, ce qui permet d’obtenir une réponse fréquentielle plus plate.

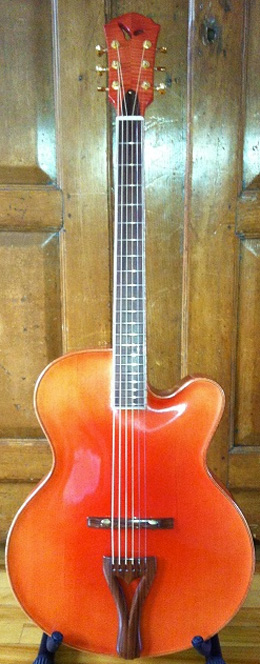

Pour le concept NFH. le barrage hybride X/parallèle semble avoir un impact sur le patron sonore à 630 Hz. En fait, la petite barre oblique sur le côté des aigus est visible sur l’image. Par rapport à l’archtop traditionnelle et le concept Kasha, ce type de barrage change l’orientation du dipôle. Aussi, la puissance sonore à cette fréquence est plus faible pour la guitare NFH (voir page suivante).

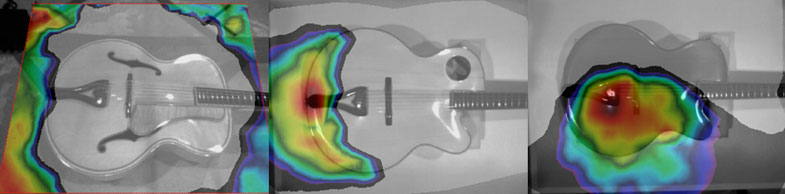

À basses fréquences (125 Hz et 160 Hz), les images présentent des zones gris pâle. Ces zones représentent l’intensité sonore négative.

L’intensité positive est le son qui voyage de la guitare vers l’auditeur alors que l’intensité négative est le son qui voyage vers la guitare.

La présence d’intensité sonore négative indique que le son qui sort des ouvertures à basses fréquences est assimilable à une source de bruit omnidirectionnelle. Donc, la position des ouvertures sur la guitare n’est pas très critique.

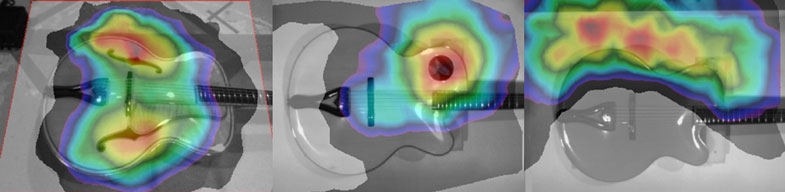

Aux fréquences moyennes et hautes, le son est rayonné par la table d’harmonie et il est plus directif puisque qu’aucune intensité négative n’est observée sur les images. Les prochaines figures présentent les images d’intensité positive et négative pour les trois types de guitares à 125 Hz :

Les vidéos permettent de mieux appréhender l'évolution de l'intensité sonore en fonction des notes jouées.

ATTENTION : Le son est ici purement informatif et n'est pas le son des guitares analysées. L'intérêt est ici d'avoir une représentation auditive de chaque fréquence.

C'est toujours la même guitare qui a été utilisée, une jumbo Quéguiner de 1999.
